โดเดล	สายไฟLoop Detector แบบฝังพื้น
ประเภท	ป้องกันไม้ตีรถ Loop Detector (ฝังพื้น)
คู่มือ	ไม่มีคู่มือ
ข้อมูลเบื้องต้น	ไม้แขนกั้นรถยนต์ ระบบที่จอดรถอัตโนมัติ รุ่น CRT02 - ความเร็วในการเปิด 2 วินาที อุปกรณ์ป้องกันไม้ตีรถ Loop Detector (ฝังพื้น) อุปกรณ์ช่วยในขนาดที่รถยนต์

อุปกรณ์ป้องกันไม้ตีรถ Loop Detector (ฝังพื้น)

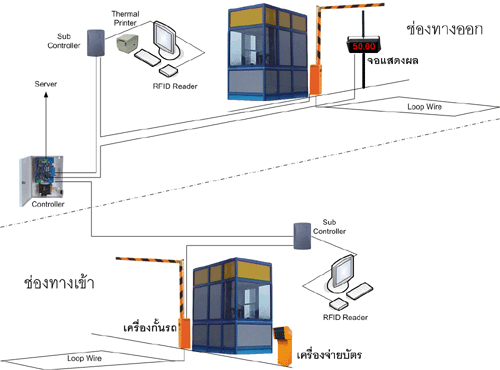

ไม้แขนกั้นรถยนต์ ระบบที่จอดรถอัตโนมัติ รุ่น CRT02

อุปกรณ์ป้องกันไม้ตีรถ Loop Detector (ฝังพื้น) อุปกรณ์ช่วยในขนาดที่รถยนต์

อุปกรณ์ป้องกันไม้ตีรถ Loop Detector (ฝังพื้น)

        อุปกรณ์ช่วยในขนาดที่รถยนต์  กำลังจะเคลื่อนผ่านไม้กั้น  ซึ่งกำลังเปิดหรือยกขึ้น

        อุปกรณ์นี้จะทำหน้าที่เป็นเหมือนตัวตรวจจับว่าในขณะนี้มีรถอยู่ใต้หรือบริเวณที่ไม้กั้นยกหรือเปล่า

        เพื่อไม่ให้ไม้กั้นที่ยก  ตีลงมาในขณะที่รถได้ทีการขับผ่านซึ่งจะช่วยไม่ให้ไม้กั้นมาตีที่รถ

ลักษณะการติดตั้ง

       ทางทีมงานติดตั้งจะมีการกรีดพื่นเป็นรูป 4 เหลี่ยมเพื่อฝังลวดทองแดงโดยจะขดทับกัน(ยึ่งมากยึ่่งช่วยในการตรวจมากขั้น)

       จะนำขดลวดที่ขดทับกันมาต่อที่อุปกรณ์ตัวนี้ Loop Detector

การติดตั้ง Vehicle Detector Loop

แนะนำการติดตั้งVehicle Detector Loop สำหรับทำงานร่วมกับอุปกรณ์ตรวจจับรถยนต์และแขนกลกั้นรถยนต์

อุปกรณ์ที่ต้องการใช้งาน

ขนาดสายที่ใช้ 1.5 sq.mm

เครื่องตัดถนนคอนกรีตแบบเดินตาม

Sealant สำหรับยาแนว

ข้อกำหนดก่อนเริ่มลงมือทำงาน

1. ความยาวสายทั้งหมดไม่เกิน 100m.

2. สายที่ใช้ควรเป็น double layer waterproff

3. จำนวนรอบที่ต้องเพิ่มขึ้นตามความยาวของเส้นรอบรูป

ความยาวเส้นรอบรูป           จำนวนรอบ

มากกว่า 10 m.                        2 รอบ

ไม่เกิน 10 m.                          3 รอบ

ไม่เกิน 6 m.                            4 รอบ

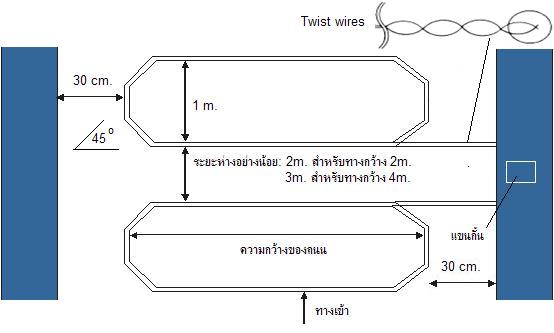

4. ช่วงสายที่ต่อเข้าแขนกั้นควรตีเกลียวอย่างน้อย 20เกลียวต่อความยาว 1m.

5. ห่างจากขอบฟุตบาธด้านที่ติดตั้งแขนกั้น ประมาณ 30 cm.

6. ควรลบมุมทุกมุมประมาณ45องศา ที่ระยะประมาณ 30 cm.

7. ระยะห่างระหว่างด้านยาว ประมาณ 1m.

8. ระยะห่างด้านกว้างตามความกว้างของถนน เช่น 2 / 3 / 4 m.

9. ระยะห่างระหว่างLoop แต่ละLoop

10. ขนาดร่องที่ตัดควรลึกประมาณ 3-5 cm. กว้างประมาณ 4 mm.

ความกว้างของLoop            ระยะห่างขั้นต่ำ

2 m.                                              2 m.

4 m.                                              3 m.

ขั้นตอนการติดตั้ง

1. ร่างเส้นรอบรูปที่ต้องการบนถนนด้วยสีสเปรย์

2. ตัดคอนกรีตตามเส้นร่างให้มีความลึกประมาณ3-5 cm. ควรมีความลึกที่สมำเสมอตลอดแนว

3. ทำความสะอาดร่องที่ตัดด้วยเครื่องฉีดน้ำหรือเครื่องเป่าลม

4. รอจนร่องที่ทำความสะอาดแห้งจึงนำสายวางลงไป  ควรวางให้แนบกับท้องร่องเสมอเพื่อให้สายเดินเป็นระนาบเดียวกัน  วนสายตามจำนวนรอบที่ออกแบบไว้

5. ใช้แผ่นตัดหรือแผ่นที่ไม่คมกดทับสายให้แนบสนิท

6. ตีเกลียวปลายสายก่อนเข้าต่อกับอุปกรณ์แขนกั้น

7. นำวัสดุยาแนวที่เตรียมไว้อุดลงไปในร่องที่วางสายแล้วเสร็จ

Feature

1. power :110V 10% 50HZ/60HZ ,220V10% 50HZ/60HZ 2%

2. working temperature -25 C-+75 C

3. storage temperature -25 C -+85C

4. relative humidity : less than 90%,no condensation .

5. induction range 5-400 H .

6. sensitivity : H (high) .M (middle) .L(low) three grades can be adjusted

7. relay output method : passive normal open /normal close output .

8. relay output load : 3A1220VAC.

9. dimension : 97mm?74mm?35mm .

10. install method :35mm/1mm slot .

11. weight :240g
